Alimentation à découpage dans la base Galaxy Saturne
Petites modifications permettant d’économiser l’énergie par la coupure de l’alimentation en amont et par l’utilisation d’une alimentation à découpage supprimant pas mal de pertes par effet joule… Constat : près de la moitié d’énergie économisée en émission et 20 fois moins en réception!!!

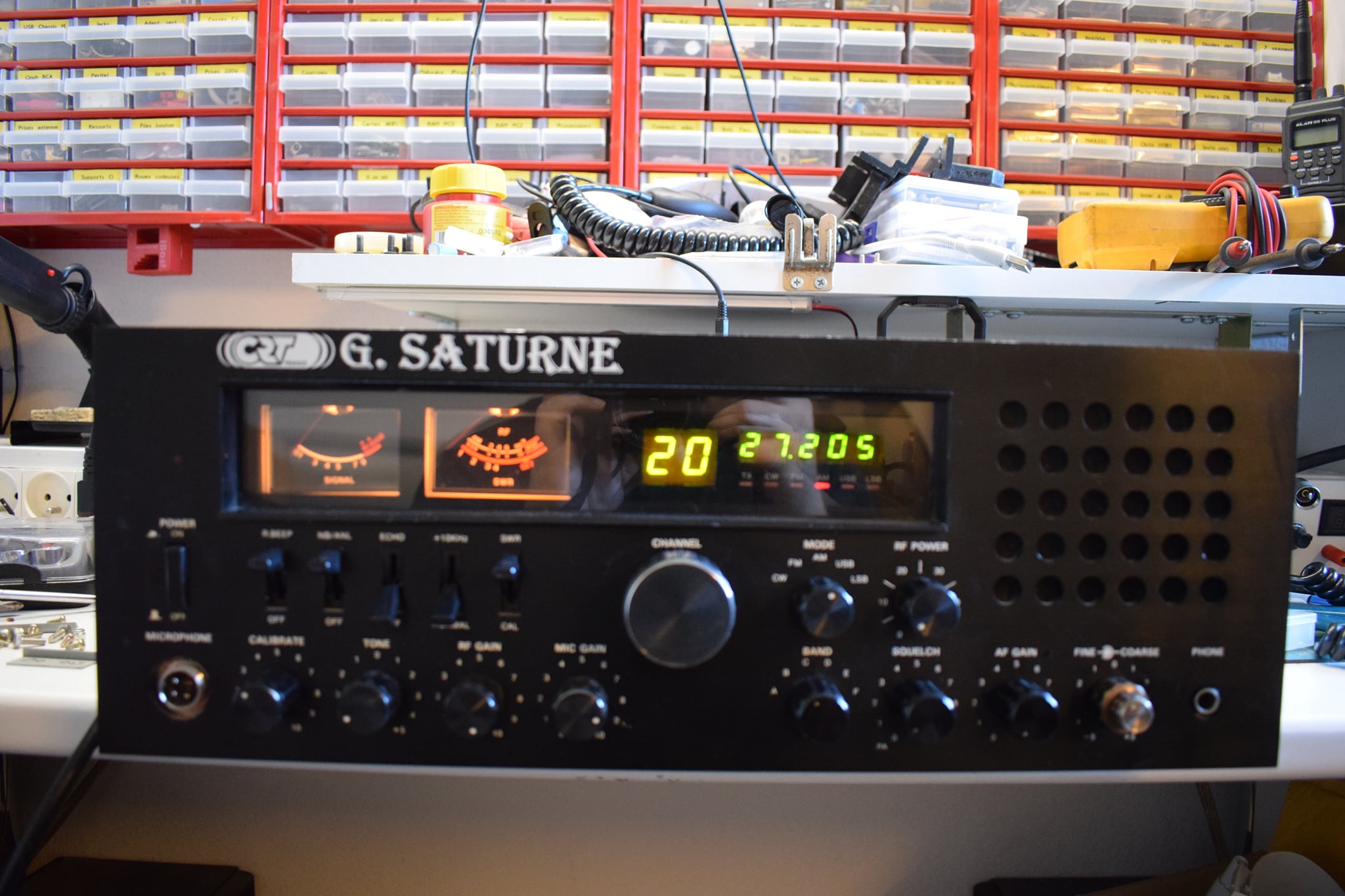

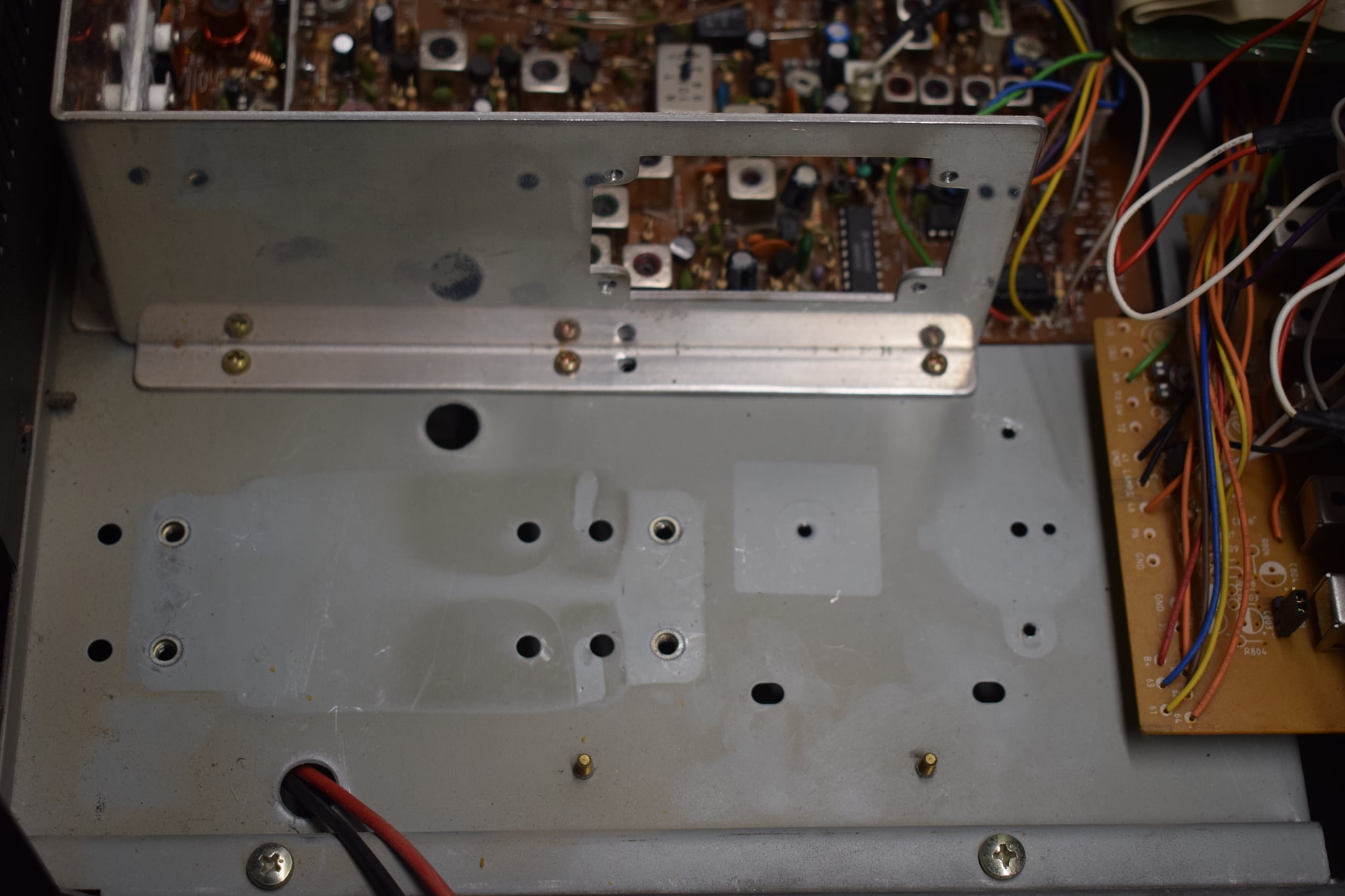

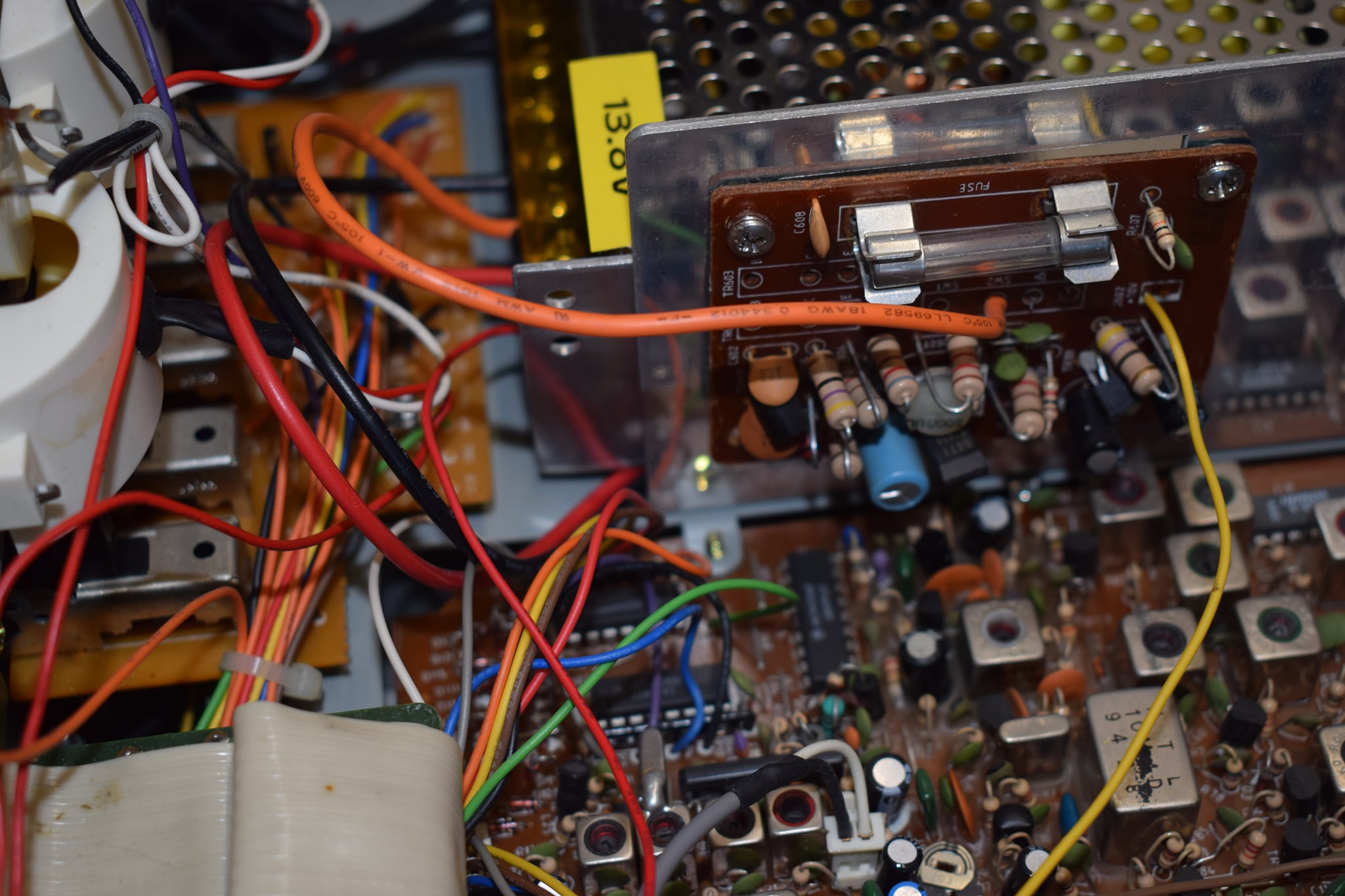

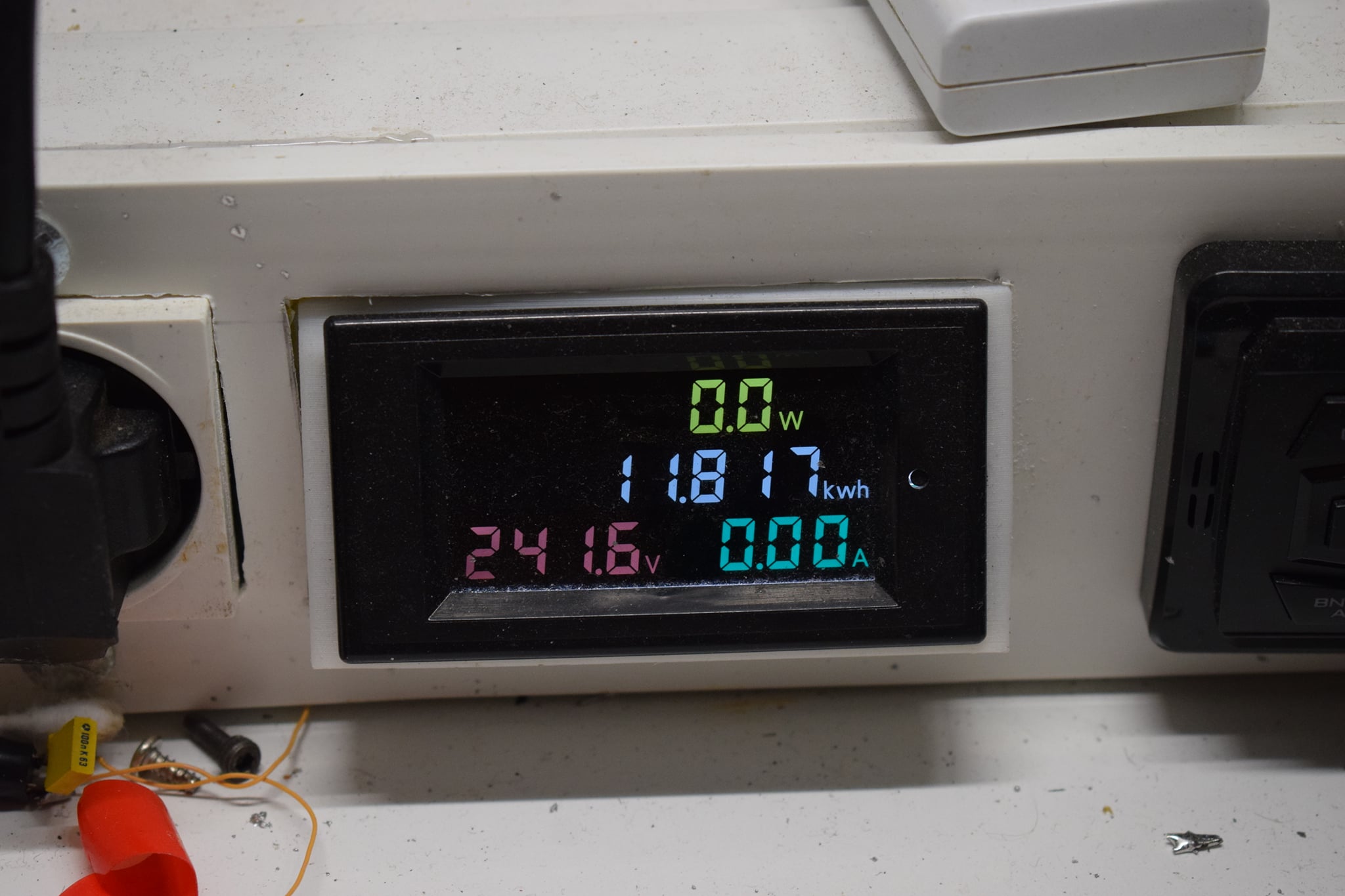

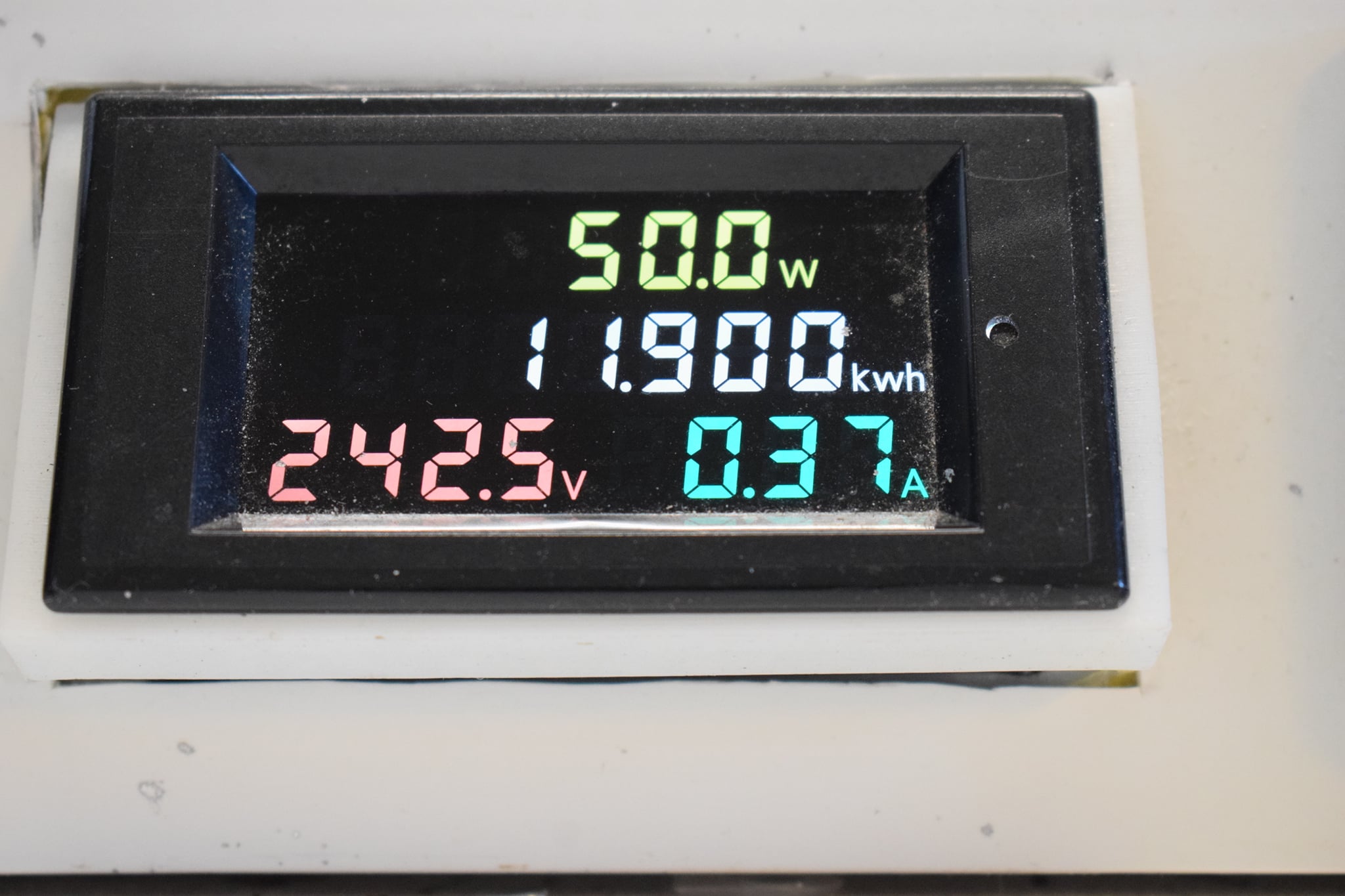

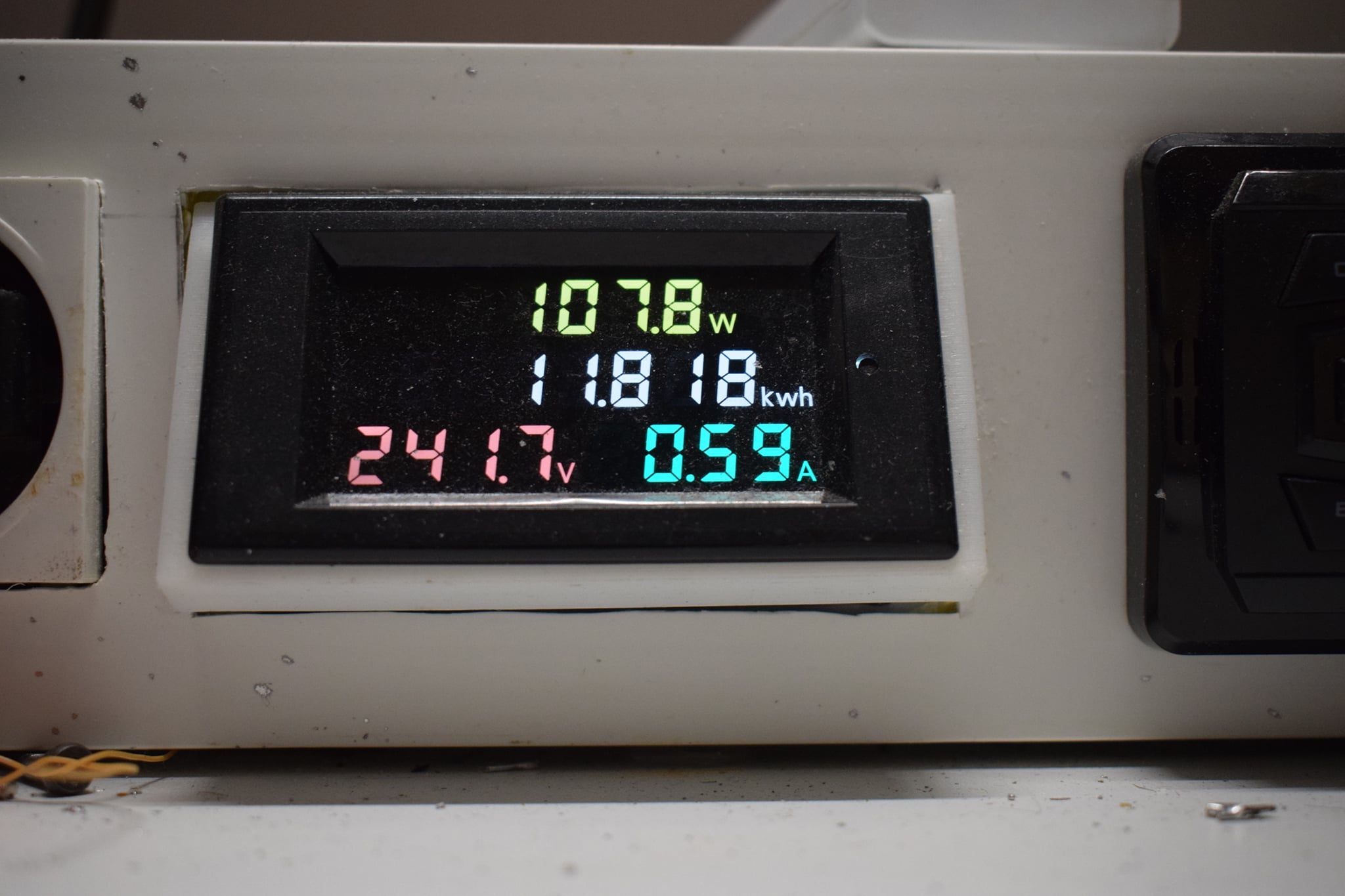

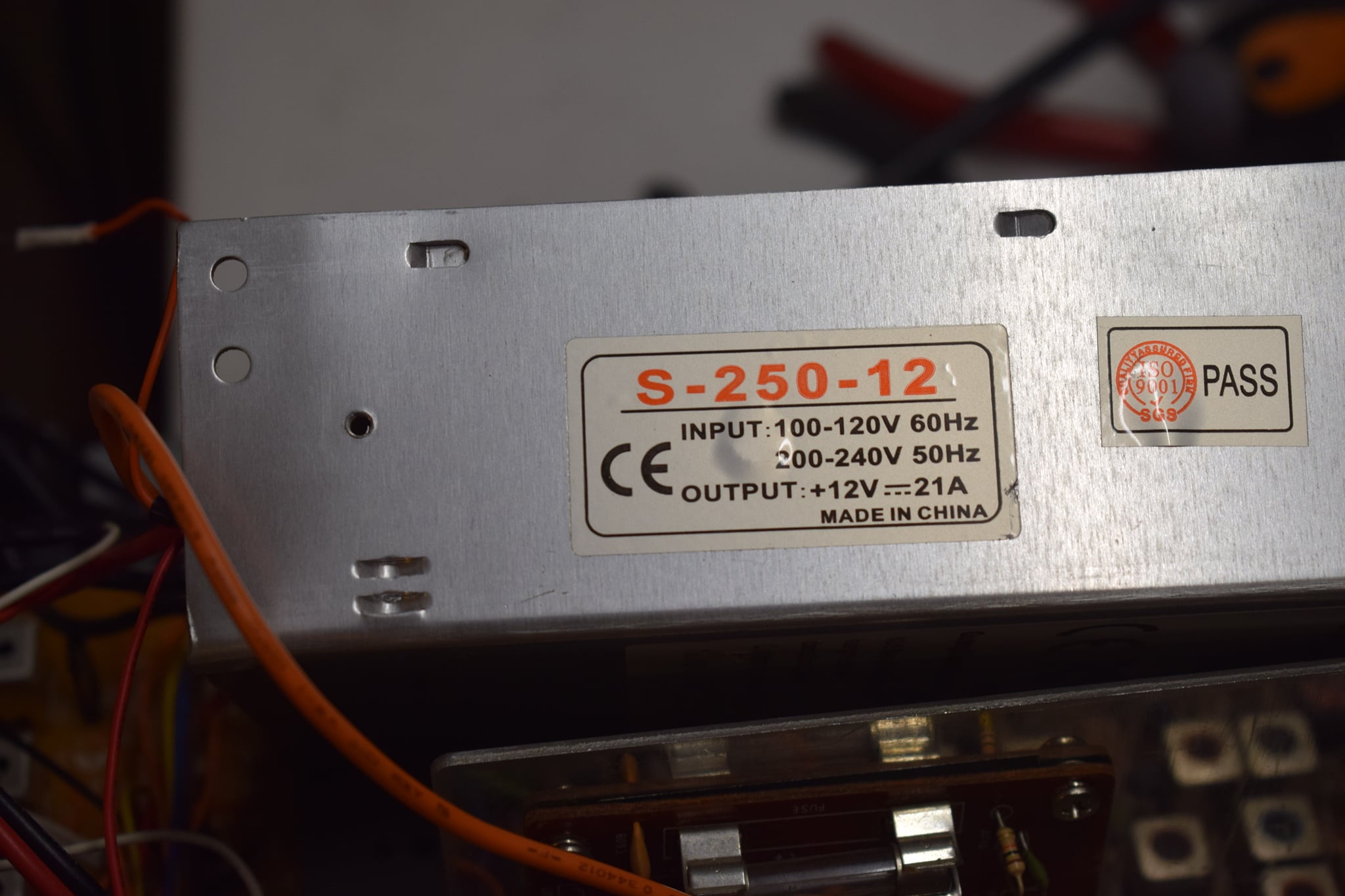

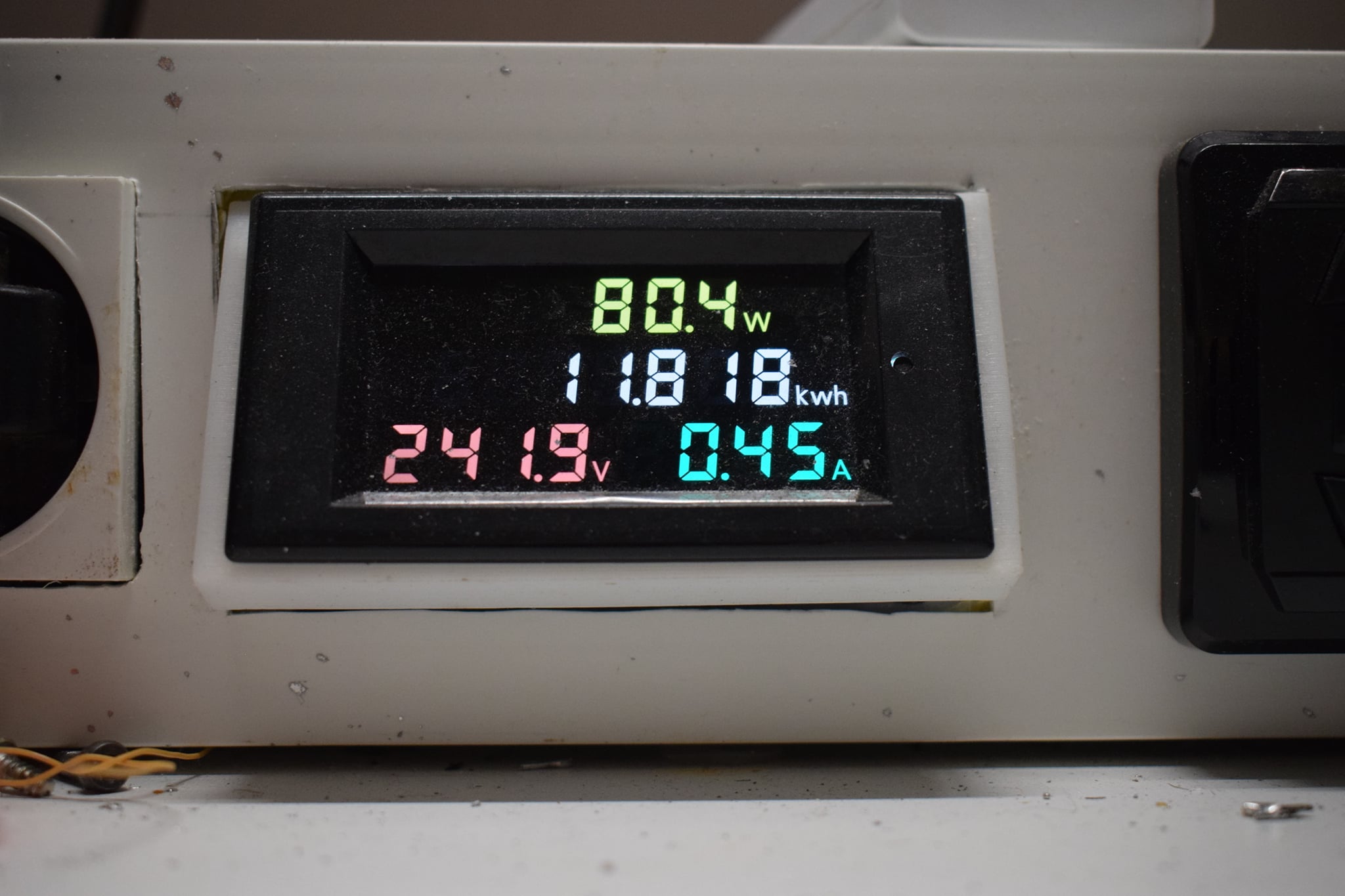

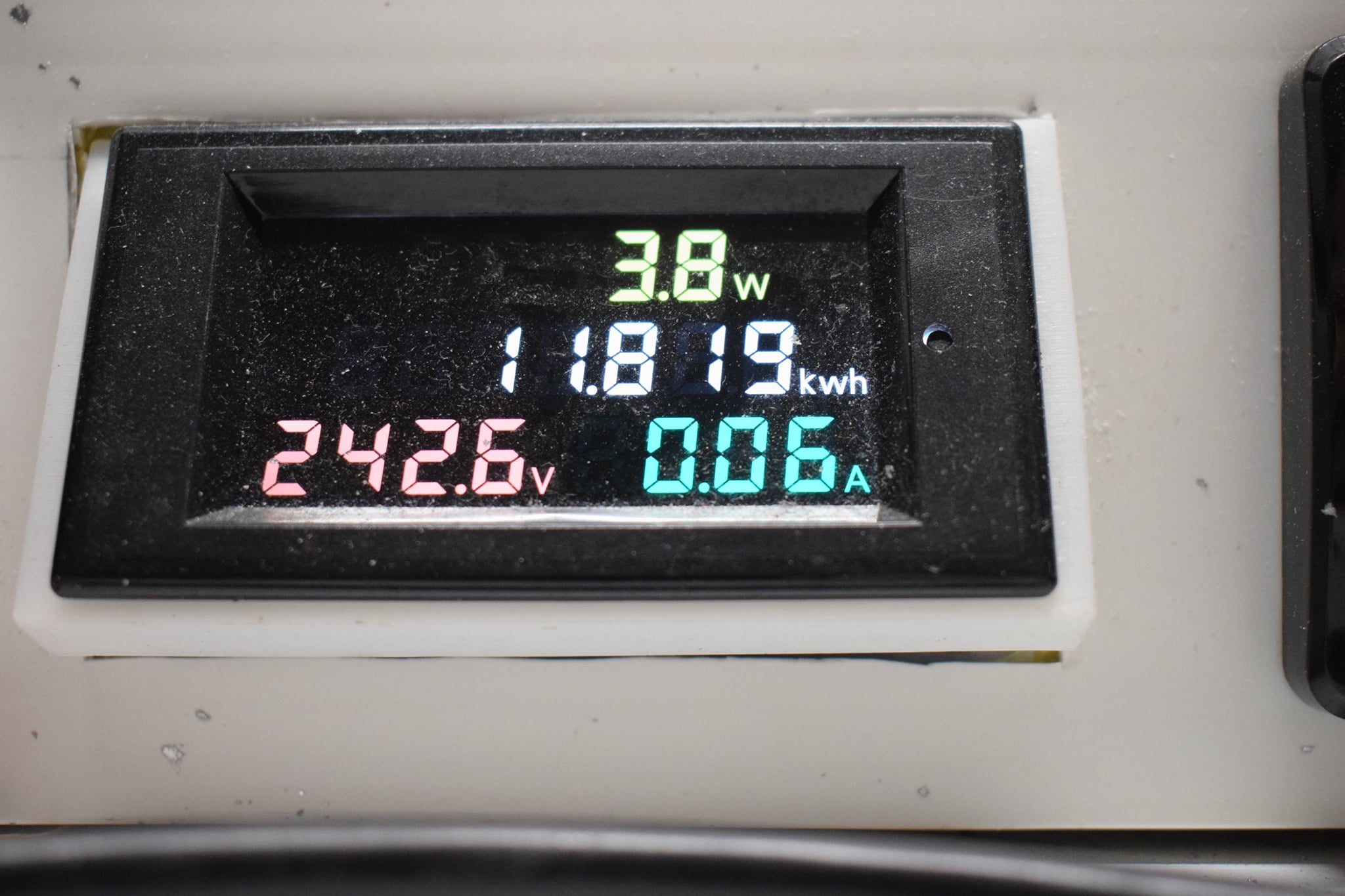

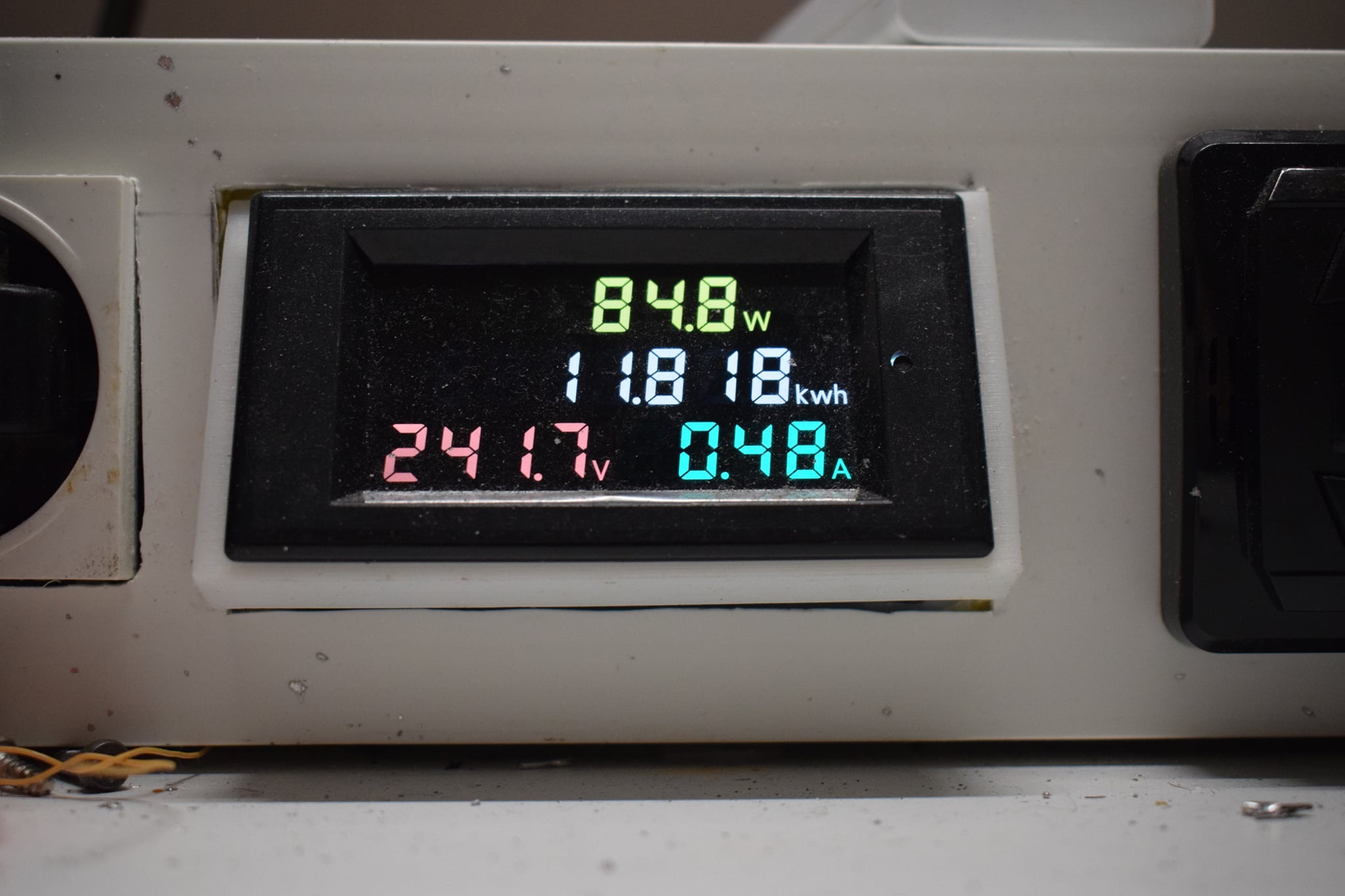

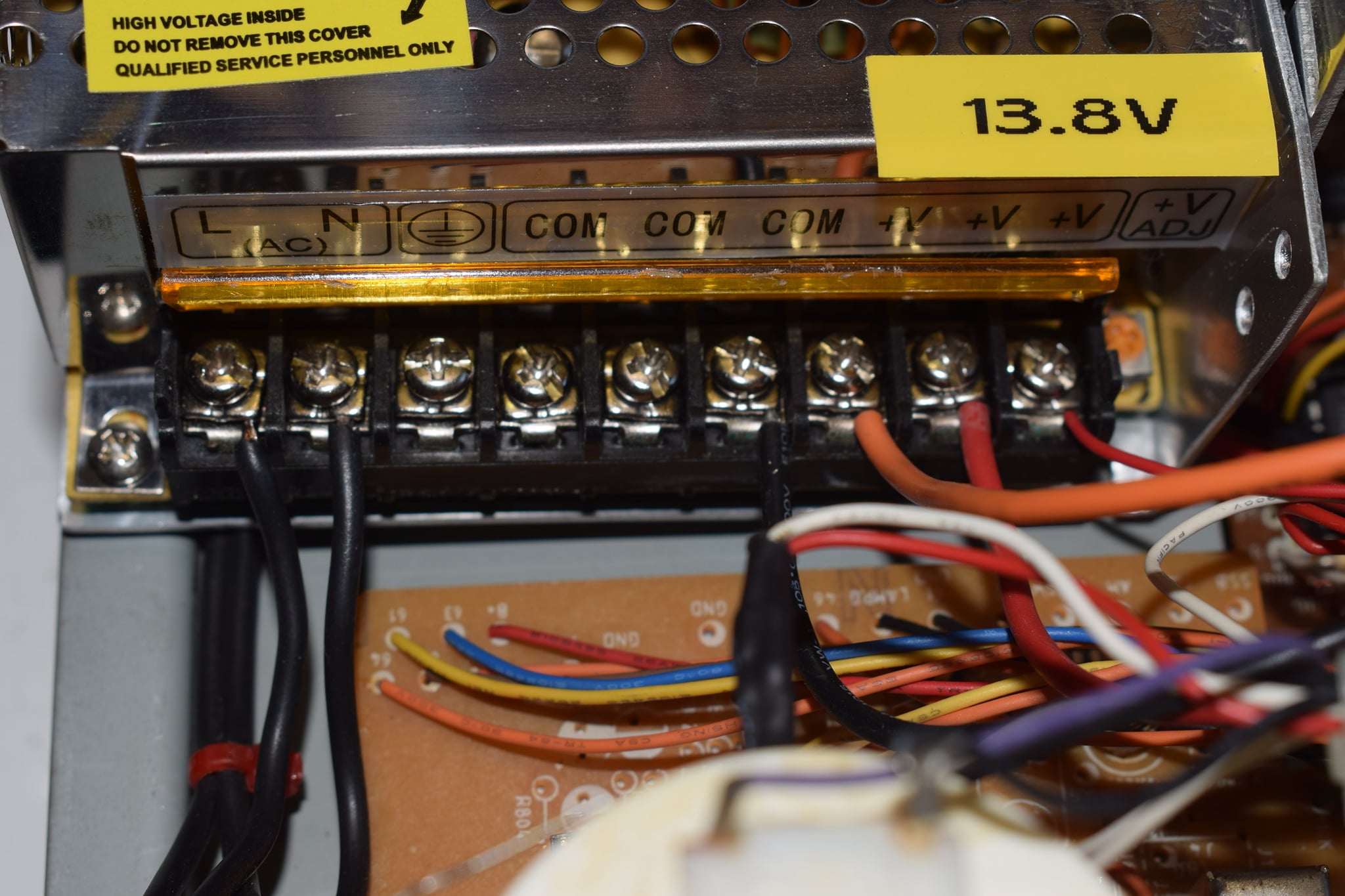

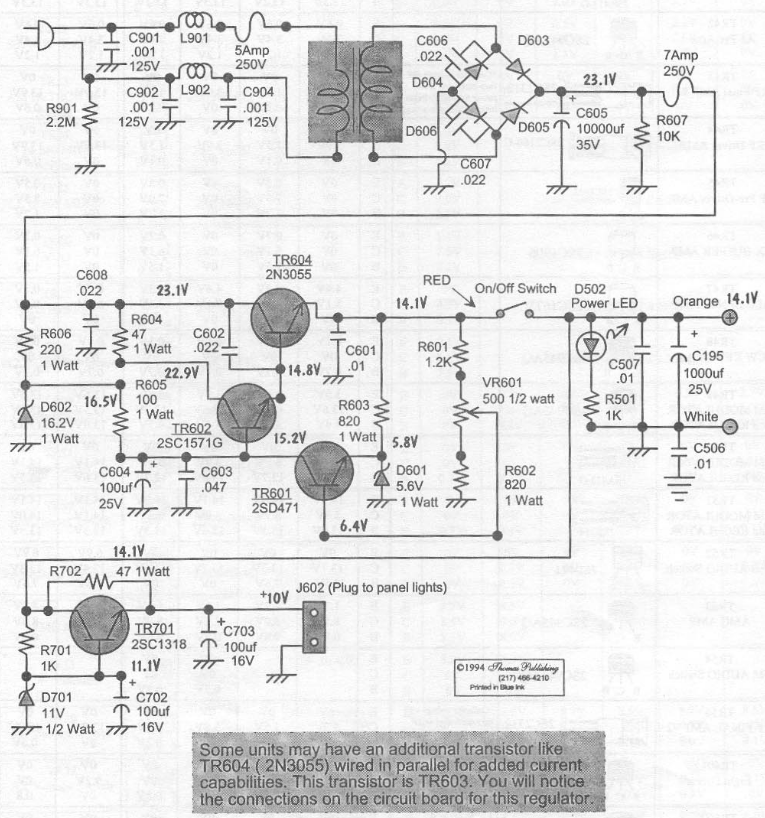

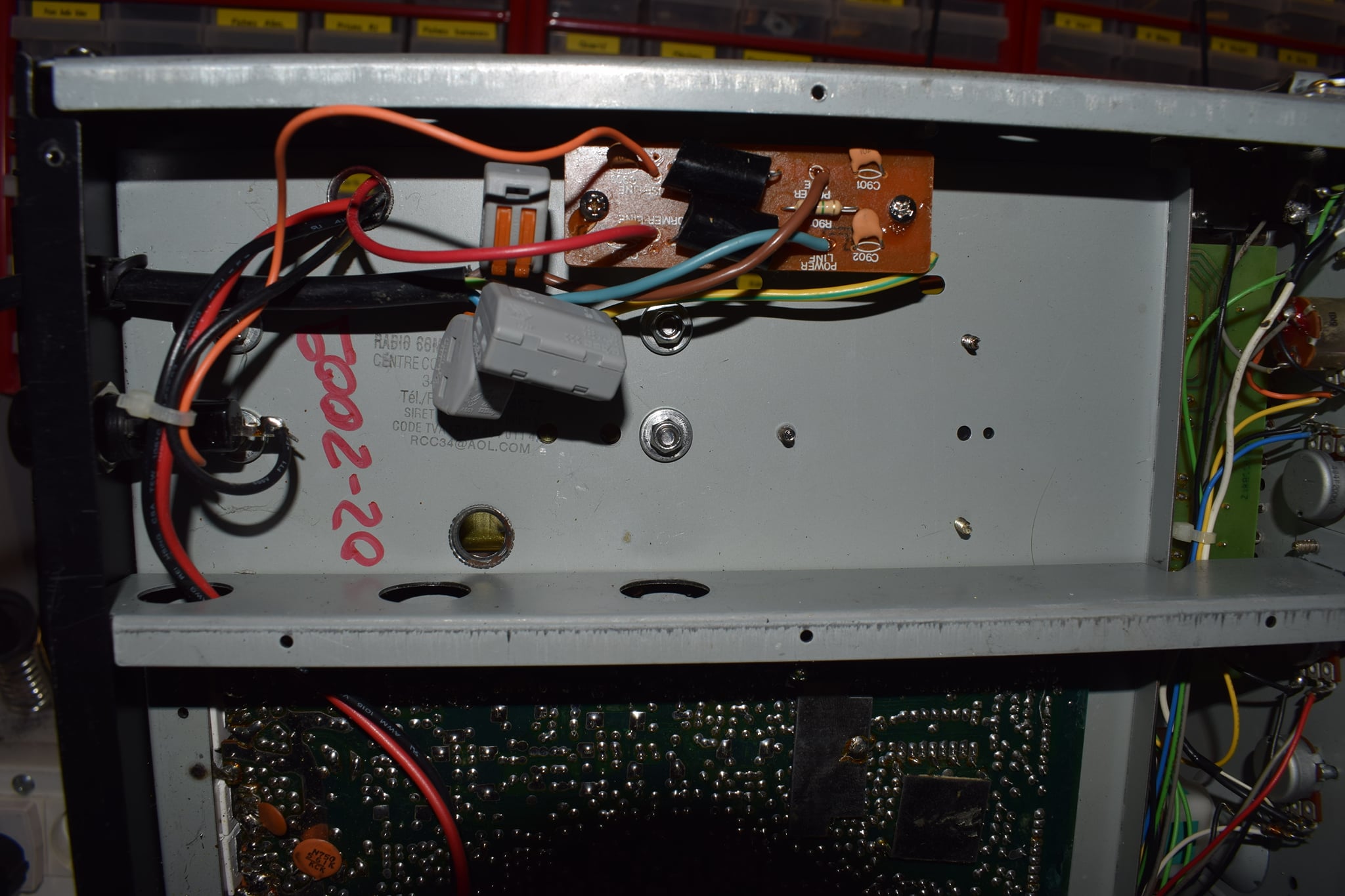

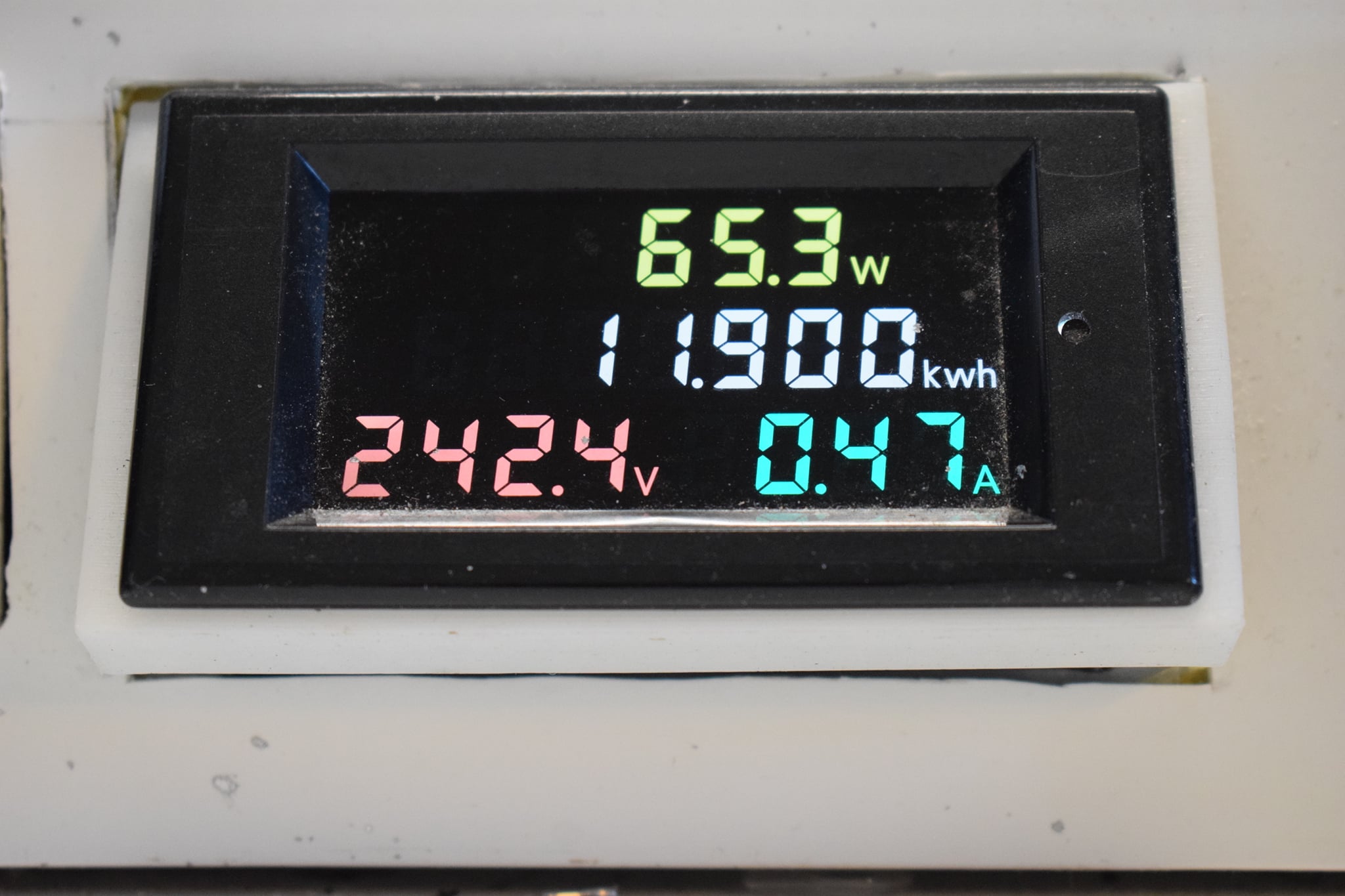

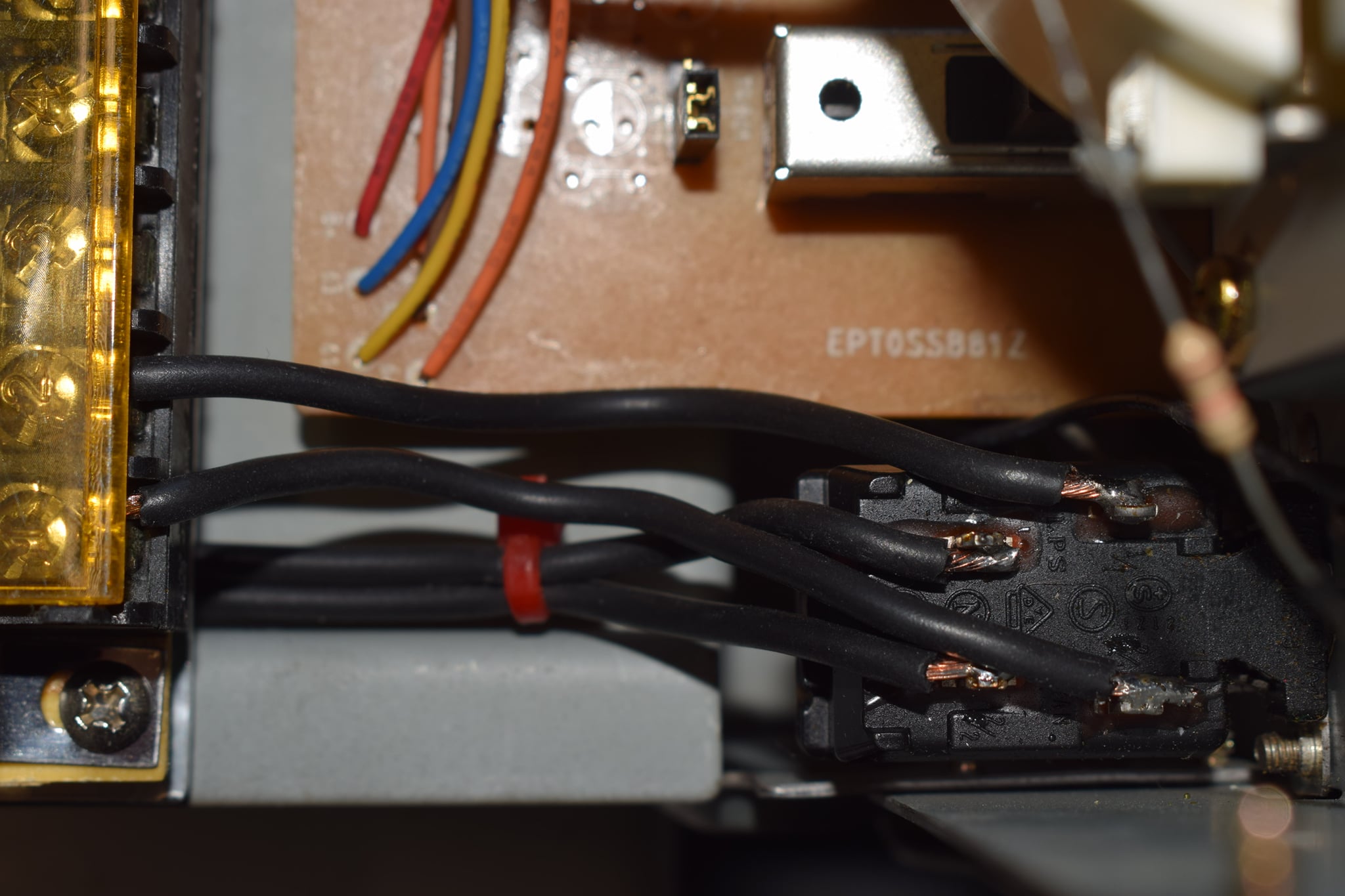

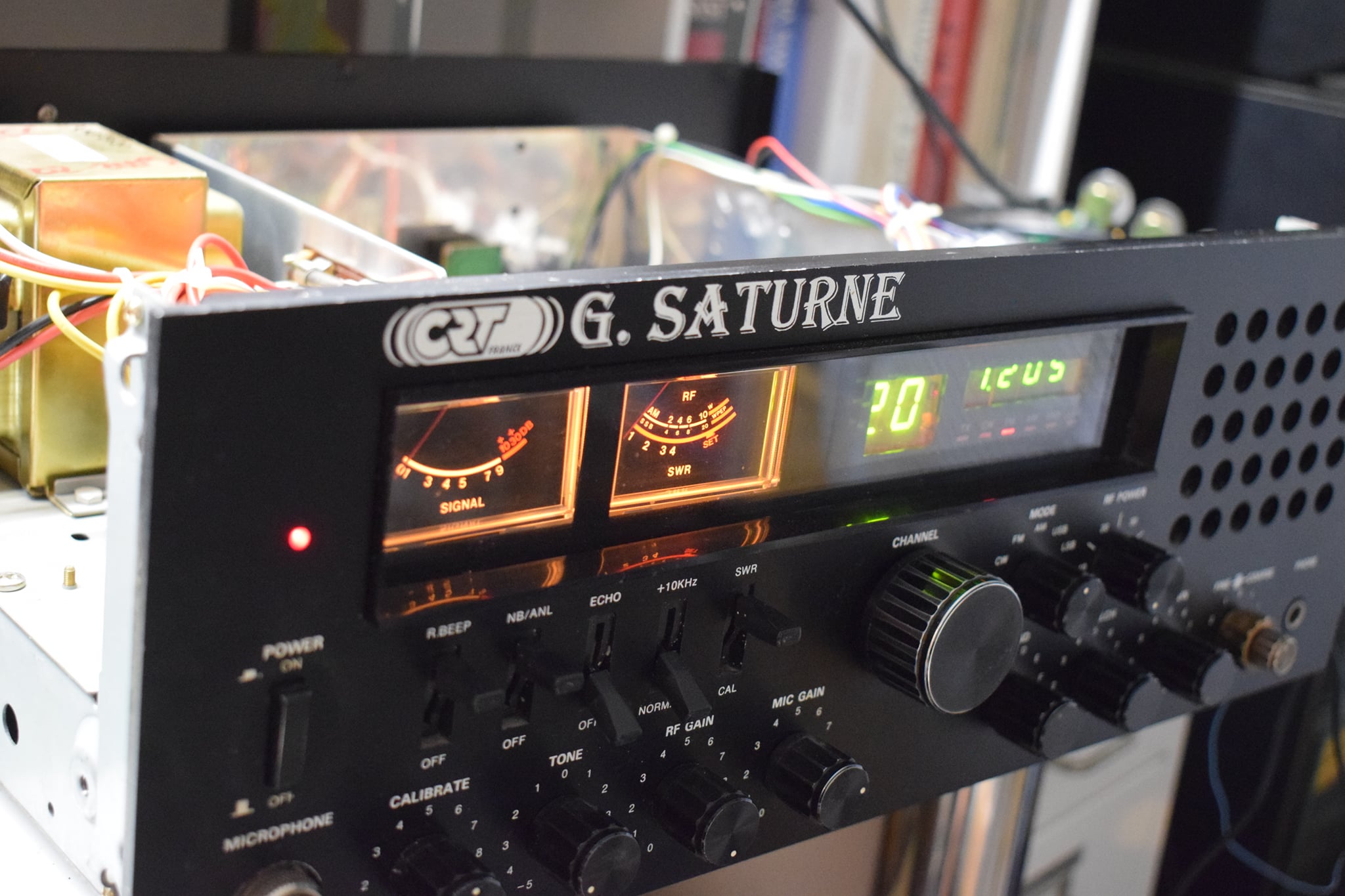

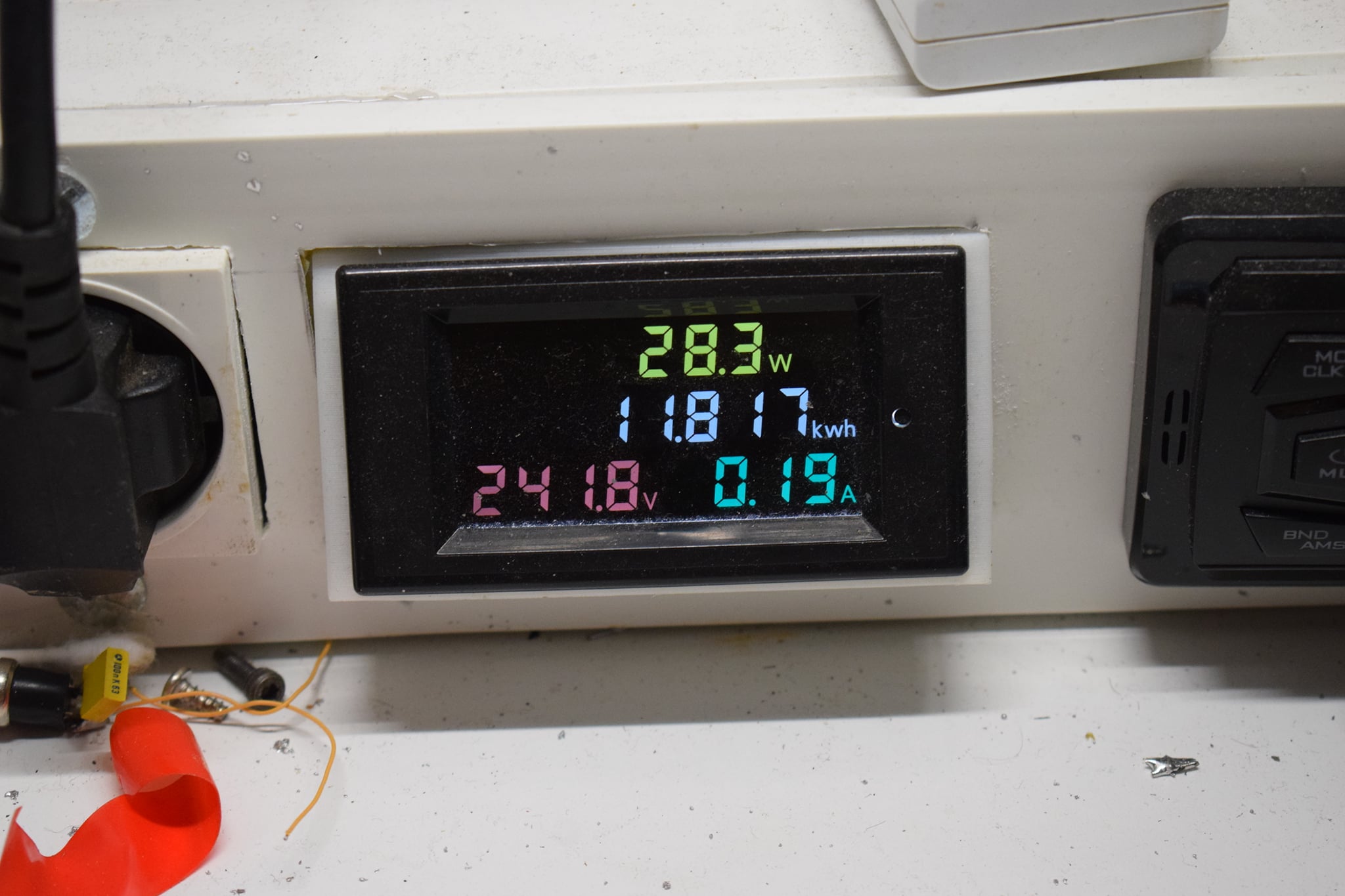

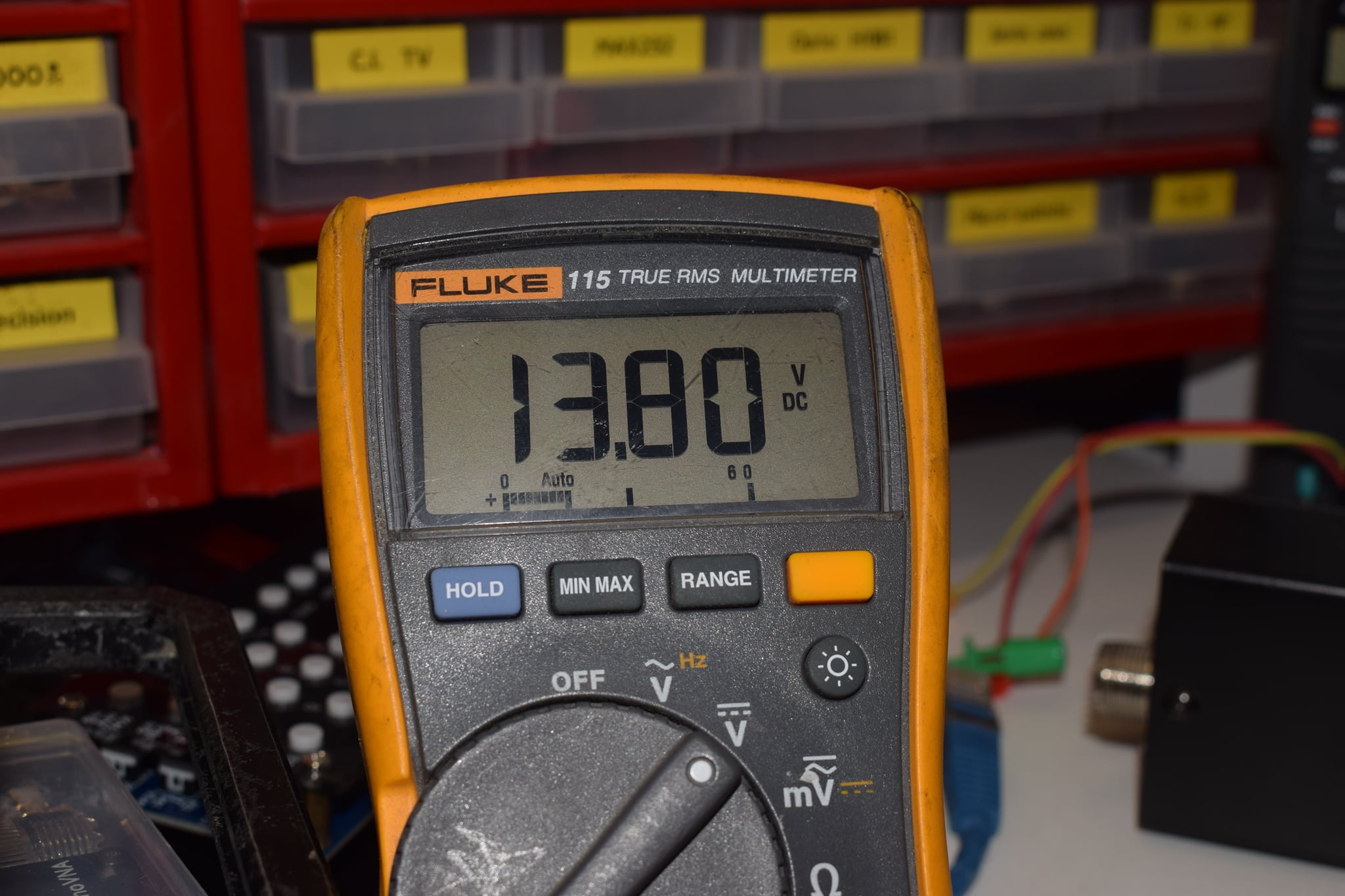

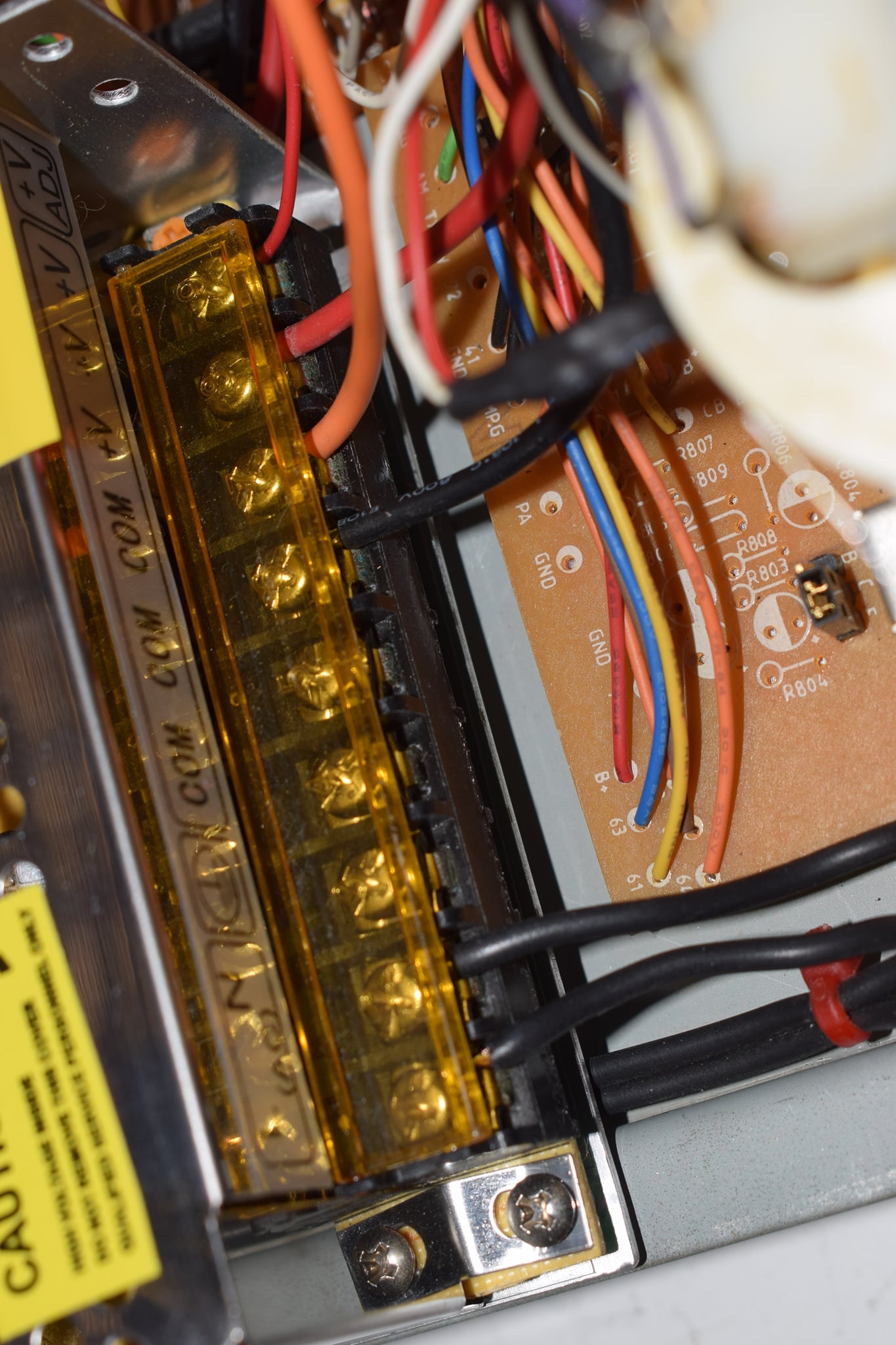

Appareil allumé avec l’alimentation d’origineÉnergie consommée appareil éteint avec l’alimentation d’origine !!!Énergie consommée en réception avec l’alimentation d’origineÉnergie consommée en émission faible puissance avec l’alimentation d’origineÉnergie consommée en émission forte puissance avec l’alimentation d’origineDémontage de l’alimentation d’origine (Transformateur + pont de diodes + condensateur de filtrage + transistor de puissance)Suppression aussi du filtrage secteur car déjà présent dans la nouvelle alimentationL’alimentation à découpage est équipée d’un ajustement de tension, je la monte à 13,8 VoltL’interrupteur d’origine est bipolaire et accepte les tensions jusqu’à 250V, ça tombe bien, je l’ai placé en amont de l’alimentationMaintenant la consommation d’énergie appareil éteint est de 0 WattAppareil allumé, en réception avec l’alimentation à découpageAppareil en émission faible puissance avec l’alimentation à découpageAppareil en émission forte puissance avec l’alimentation à découpageJ’ai conservé cette platine alimentation avec le fil qui venait de l’interrupteur pour alimenter en 13,8V et repartir en 10V vers le panneau d’affichage pour le rétro éclairageAppareil en fonctionnement, comme avant mais plus économe !!! Sur cette photo le voyant M/A n’est pas allumé car pas encore relié au bornier +13,8V, c’est maintenant chose faite… Car rappelons qu’au départ il était relié à la sortie de l’interrupteur qui coupait le secondaire, ne l’oubliez pas sinon la LED va prendre 220V et elle risque de ne pas apprécier !Gros plan sur le bornier, avec les fils (de gauche à droite) de Phase, Neutre, Masse, platine +10V, +13,8V alimentation principale du TRX et enfin alimentation du fréquencemètreBornier sous un autre angle avec protectionSchéma de la platine générant le +10V pour le rétro-éclairage de l’affichage, j’ai donc conservé la partie après l’interrupteur que j’ai relié au +13,8VType d’alimentation choisie
